计算机主板上的基本接口你都了解吗
发布日期:2018-11-24

主板与其它部件的连接分为以下几类接口:1.CPU接口 2.内存条接口 3.硬盘接口 4.显卡接口 5.显示器接口 6.I/O接口(输入/输出)7.其它一些杂的机箱,电源的接口等等。

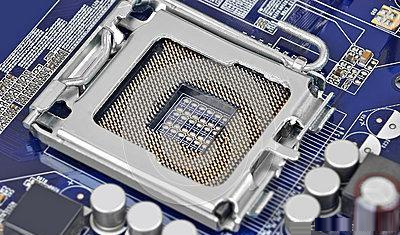

CPU插槽

1.CPU接口

在这里CPU插槽主要分为intelAMD,小白同学一定要选择与这个CPU的针脚数或者触点数吻合的主板,否则插不进去的。

2.内存条接口

内存条经过几代的演变从一代内存32线的到DDR,现在到DDR3DDR4这些,所以现在主流的主板一般都用DDR3或者DDR4,主板上内存条插槽分为SIMMDIMMRIMM。其中现在DIMM(双列直插式存储模块)是主流插槽,所以现在用到的大部分内存条插入到DIMM插槽即可。小白同学只要认准这个插槽插入即可。但前提是你要找好主板上对应DDR3或者DDR4的型号插槽,否则卡头,内存针脚不一样插不进去。

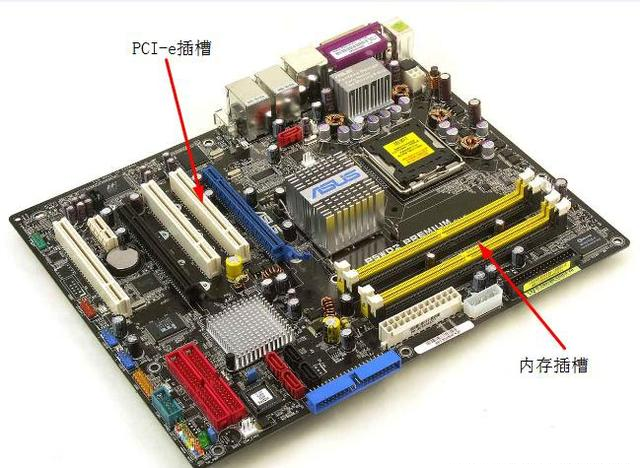

CPU的内存插槽和PCI-e插槽

3.硬盘接口

硬盘的接口也是经过更新换代,原本大多是IDE的插槽,但是现在主流的是用SATA接口的,这其中以SATA 3的接口最为快的速度600M/s我们只要找到这个SATA接口,对应的给硬盘连接上就好,记住也要给硬盘提供电源呢。当然还有其它一些硬盘接口比如M.2接口是为SSD硬盘(固体硬盘)提供的。

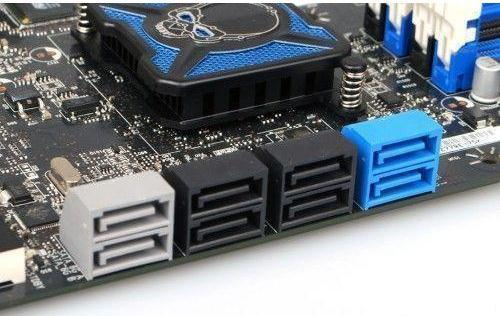

硬盘的SATA插槽

4.显卡接口

计算机上面的显卡接口是有很多类的,有之前的ISA接口,AGP接口,还有现在用的比较多的PCI—e插槽。这些接口是插在主板上面的,但是你的显卡还要与你的显示屏连接,在于显示器连接时用到的接口是VGADVIHDMIVGA是一种之前常用的接口,有的计算机是集成显卡的话,可以直接把主板上面的VGA与显示器连接即可。而显卡用DVI的多,有时为了兼容转换,会有DVIVGA的接口。HDMI则是高清晰度多媒体接口。

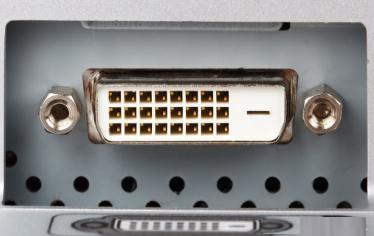

DVI插槽

5.显示器接口

前面讲过了,显卡要与显示器连接才行,有的主板是集成显卡的,就直接把显示器接口连接到主板即可,已经讲过接口是VGADVIHDMI。按照对应的接口连接就可以了。

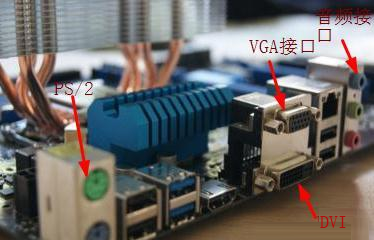

主板的I/O接口

6.I/O接口

在主板上面有输入/输出的接口,这里的接口数量很多。在这里有PS/2接口,这是老的鼠标键盘接口,还有USB接口,现在鼠标键盘大多用USB接口。也有我前面说的VGADVIHDMI这些接口。还有就是网线接口(RJ—45)。最后是声道音频接口,这里有一些主板会有6个接口,有的只有3个。在这里面,我们常用的也就两个,一个是绿色是音频输出,就是连音箱或者耳机的,另外一个蓝色是音频输入。当然这也要结合着你的主板说明书来看。

7.其它一些杂的机箱,电源接口

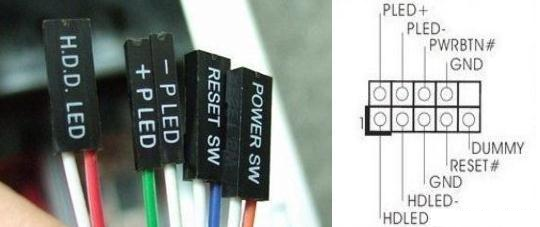

在主板上面还有很多一些其它接口,有电源插口这些可以用来主板供电,独立显卡供电,硬盘供电,CPU风扇供电等。还有连接机箱用的主板跳线。主要是涉及到电源机箱开机按钮、重新启动按钮以及机箱电源指示等线的连接。按照图示的进行对应连接即可。
