电气规范学习之桥架安装 (桥架支架间距、桥架伸缩节)
发布日期:2018-11-24

11 梯架、托盘和槽盒安装

11.1 主控项目

11. 1. 1 金属梯架、托盘或槽盒本体之间的连接应牢固可靠,与保护导体的连接应符合下列规定:

1 梯架、托盘和槽盒全长不大于 30m 时,不应少于 2 处与保护导体可靠连接;全长大于 30m 时,每隔 20m 30m 应增加一个连接点,起始端和终点端均应可靠接地

2 非镀铸梯架、托盘和槽盒本体之间连接顿的两端应跨接保护联结导体,保护联结导体的截面积应符合设计要求。

3 镀铸梯架、托盘和槽盒本体之间不跨接保护联结导体肘,连接板每端不应少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。

检查数量:第 1 款全数检查,第 2 款和第 3 款按每个检验批的梯架或托盘或槽盒的连接点数量各抽查 10% ,且各不得少于 2 个点。

检查方法:观察检查并用尺量检查。

11. 2 一般项目

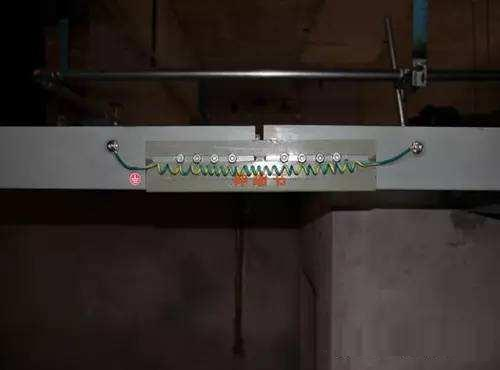

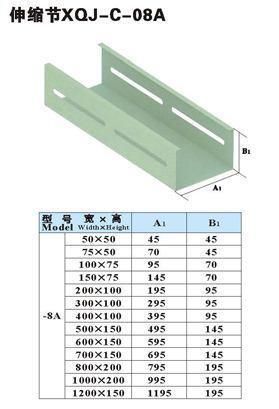

11.2. 1 当直线段钢制或塑料梯架、托盘和槽盒长度超过 30m ,铝合金或玻璃钢制梯架、托盘和槽盒长度超过 15m 时,应设置伸缩节;当梯架、托盘和槽盒跨越建筑物变形缝处时,应设置补偿装置

检查数量:全数检查。

检查方法:观察检查并用尺量检查。

11.2.2 梯架、托盘和槽盒与支架间及与连接板的固定螺栓应紧固无遗漏,螺母应位于梯架、托盘和槽盒外侧;当铝合金梯架、托盘和槽盒与钢支架固定时,应有相互间绝缘的防电化腐蚀措施。

检查数量:按每个检验批的梯架或托盘或槽盒的固定点数量各抽查 10% ,且各不得少于 2 个点。

检查方法:观察检查。

3 敷设在电气竖井内穿楼板处和穿越不同防火区的梯架、托盘和槽盒,应有防火隔墙措施。

4 敷设在电气竖井内的电缆梯架或托盘,其固定支架不应安装在固定电缆的横担上,且每隔 3 层~ 5 层应设置承重支架。

5 对于敷设在室外的梯架、托盘和槽盒,当进入室内或配电箱(柜)时应有防雨水措施,槽盒底部应有泄水孔。

6 承力建筑钢结构构件上不得熔焊支架,且不得热加工开孔。

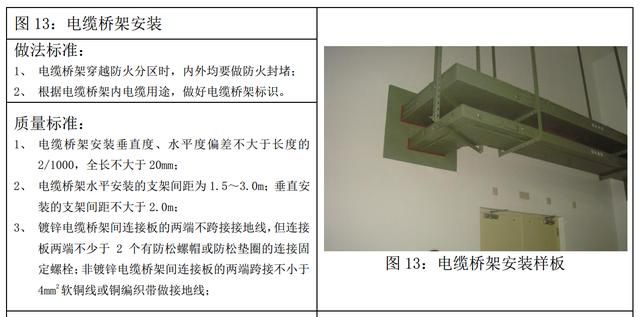

7 水平安装的支架间距宜为 1. 5m~ 3. 0m ,垂直安装的支架间距不应大于 2m

8 采用金属吊架固定时,圆钢直径不得小于 8mm ,并应有防晃支架,在分支处或端部 0. 3m~ 0. 5m 处应有固定支架。

检查数量:第 1 款~第 5 款全数检查,其余按每个检验批的支架总数抽查 10% ,且各不得少于 1 处并应覆盖支架的安装形式。

检查方法:观察检查并用尺量和卡尺检查。

11.2.4 支吊架设置应符合设计或产品技术文件要求,支吊架安装应牢固、元明显扭曲;与预埋件焊接固定时,焊缝应饱满;膨胀螺栓固定时,螺栓应选用适配、防松零件齐全、连接紧固。

检查数量:按每个检验批的支架总数抽查 10% ,且各不得少于 1 处,并应覆盖支架的安装形式。

检查方法:观察检查。

11. 2. 5 金属支架应进行防腐,位于室外及潮湿场所的应按设计要求做处理。

检查数量:按每个检验批的金属支架总数抽查 10% ,且不得少于 1 处。

检查方法: 观察检查。
