抽蓄监控系统应采用当前国内外抽水蓄能电站先进而且成熟的技术/设备，按“无人值班”运行管理方式进行设计，采用数字式设备和网络通信方式，实现对系统设备运行、操作的自动化管理，提高电站运行的安全性、可靠性和经济运行水平。

监控

       监控系统结构应采用分层、分布式结构，数据应实现可靠传输。监控系统控制方式分为现地控制层、电站中控层和调度层三级控制方式。当调度层和电站中控层故障时，现地控制层应具备现地监控能力，如单独开、停机和调整负荷等能力。监控系统及其受控对象所使用的可编程控制器应尽可能采用同一品牌，所采用的通信协议应尽可能一致。

监控

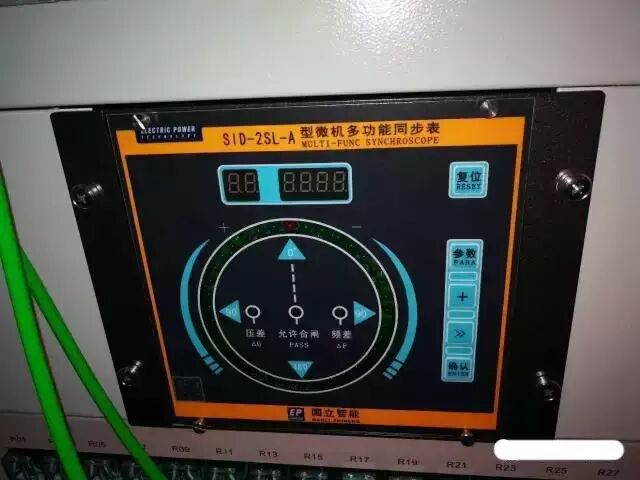

       重要设备应按冗余方式配置；监控系统应通过程序实现大部分控制功能，尽量减少继电器回路，但对于一些重要的设备或系统，如推力高压顶起装置、顶盖排水系统、同期回路、水淹厂房保护等应同时设计程序及硬布线控制逻辑。

监控

       监控系统应采用工业以太网或现场总线与各受控对象进行数据通信，完成大部分数据交互，对于一些重要的信号，如控制命令、报警及跳闸信号宜保留硬布线通信方式。监控系统的远动功能、通信协议、接口数量等应满足相关规范。

监控

       对于各种开关、刀闸的操作闭锁逻辑，应同时通过硬布线和程序实现。监控系统应具备处理数据雪崩的能力，能保证在事故或故障发生时信息记录的完整性和正确性。

       监控系统应具备自动发电控制功能与自动电压控制功能，应具备全厂机组成组开停机、负荷调节、负荷曲线控制、电压调节等功能，并满足相关规范。计算机监控系统应满足最新《电力监控系统安全防护规定》的有关要求。

监控

网络结构

       监控系统网络结构应采用双环总线型冗余配置，应具有良好的开放性，并能满足与电力系统专用网络连接及电站容量扩充等要求，能实现网络无缝切换。

监控

中控层

       电站中控层的主要设备，应根据电站的总装机容量参照下表进行配置。同时可根据电站的需要配置相应的培训工作站、 WEB 数据服务器和信息发布系统等设备。接入调度系统的通信工作站的配置应符合调度部门的要求。

       电站中控层设备采用国际知名品牌的专业级主流机型，应用服务器、历史数据库服务器应采用机架式双机冗余配置，远动工作站应采用多机冗余配置，历史数据库服务器应能保存不少于3年的信息。

监控

监控

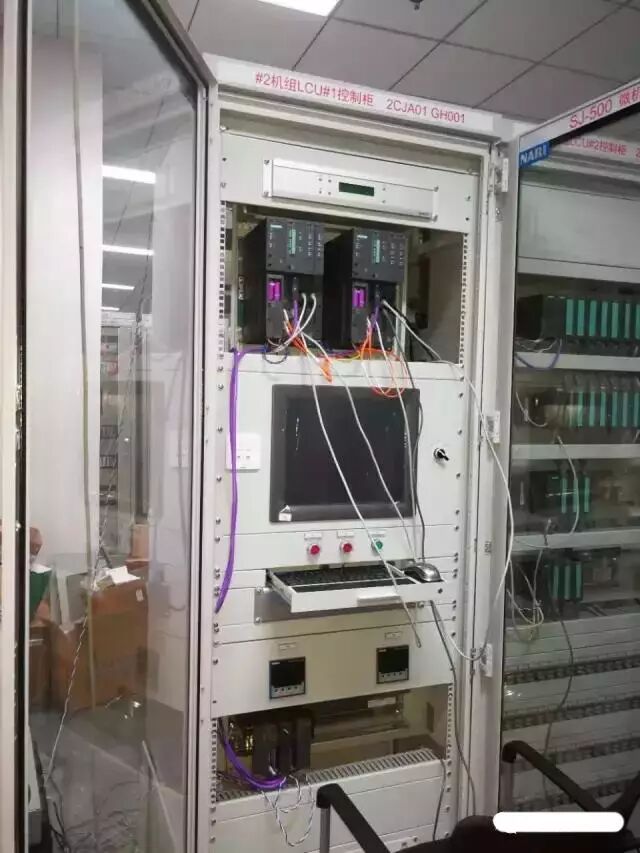

现地控制层

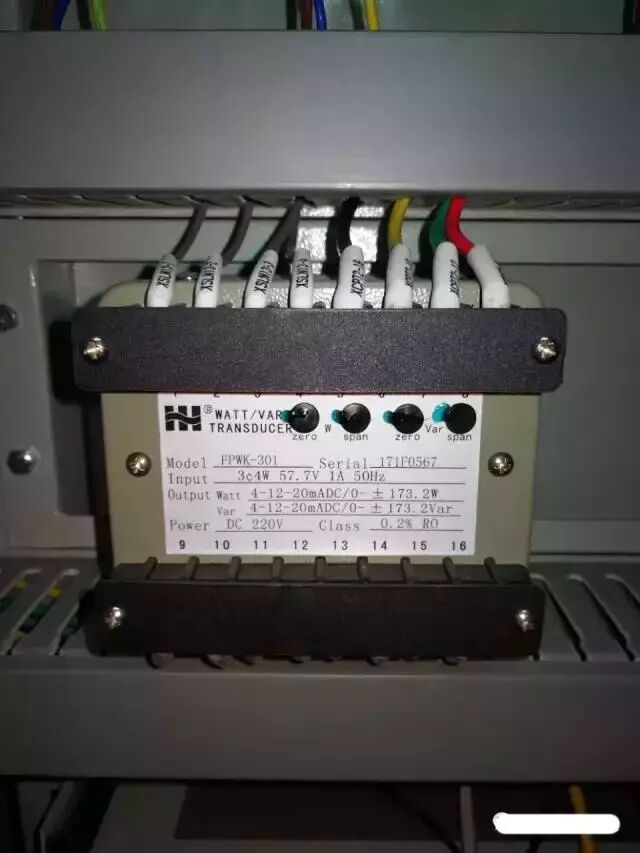

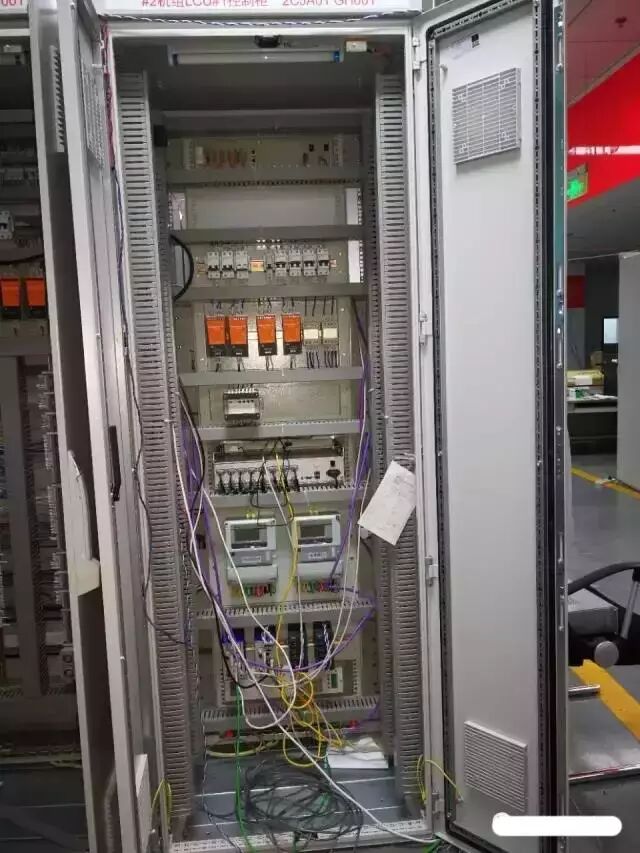

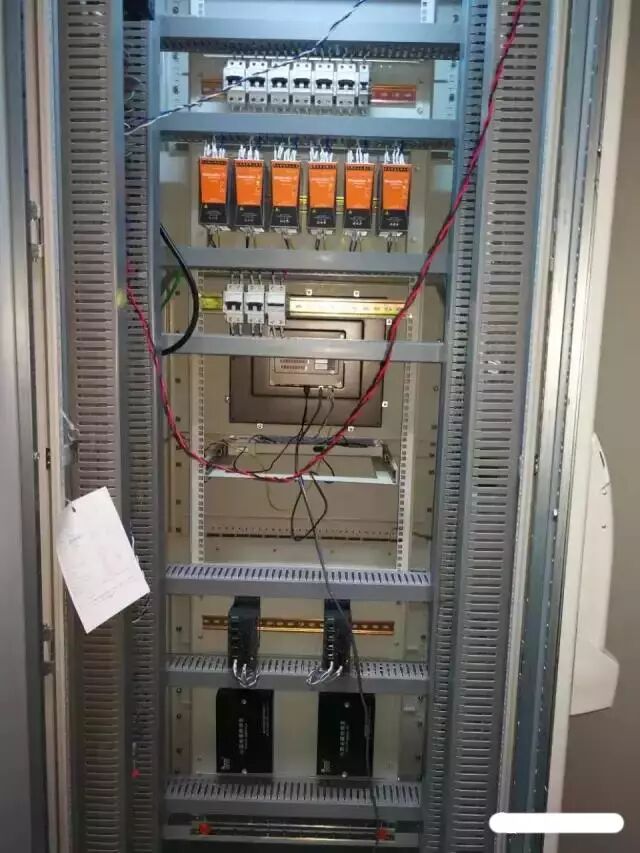

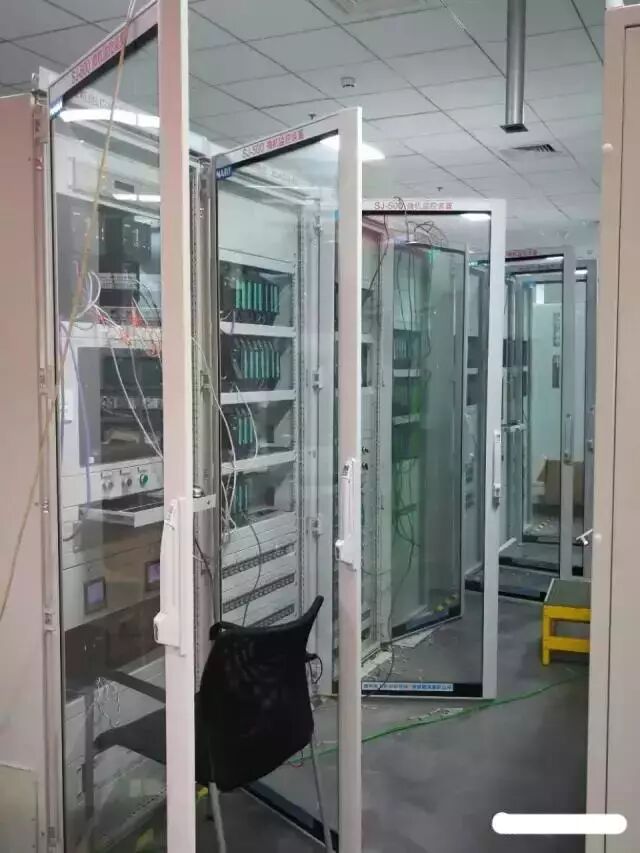

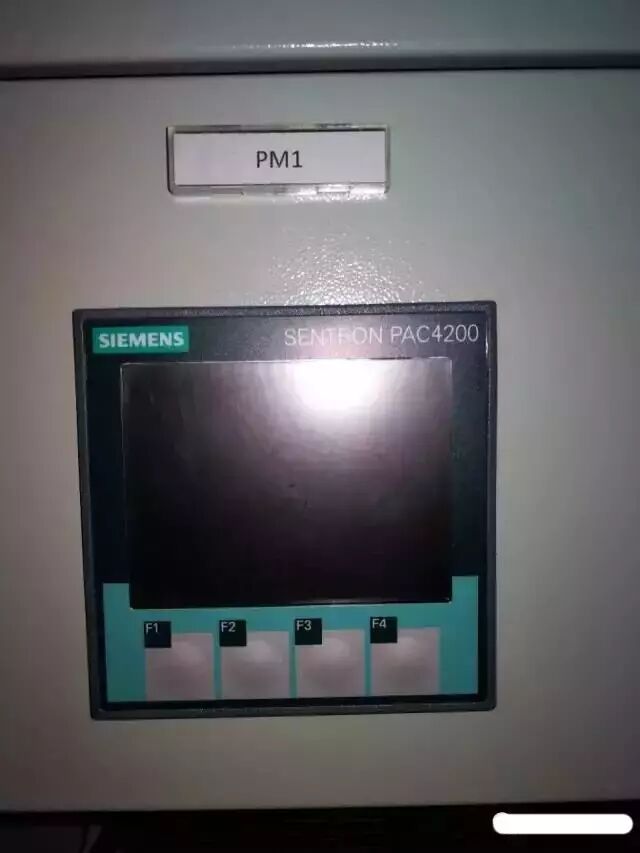

       各现地控制层LCU主要由可编程控制器和不小于15″彩色液晶触摸屏、交直流电源模块、电气测量变送仪表、开关、按钮、指示灯、继电器、报警装置等组成。

监控

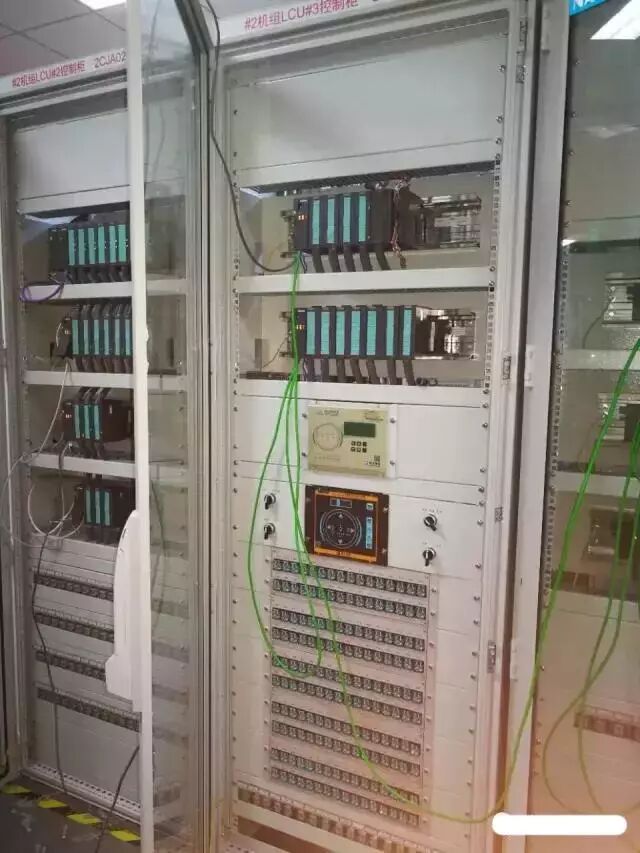

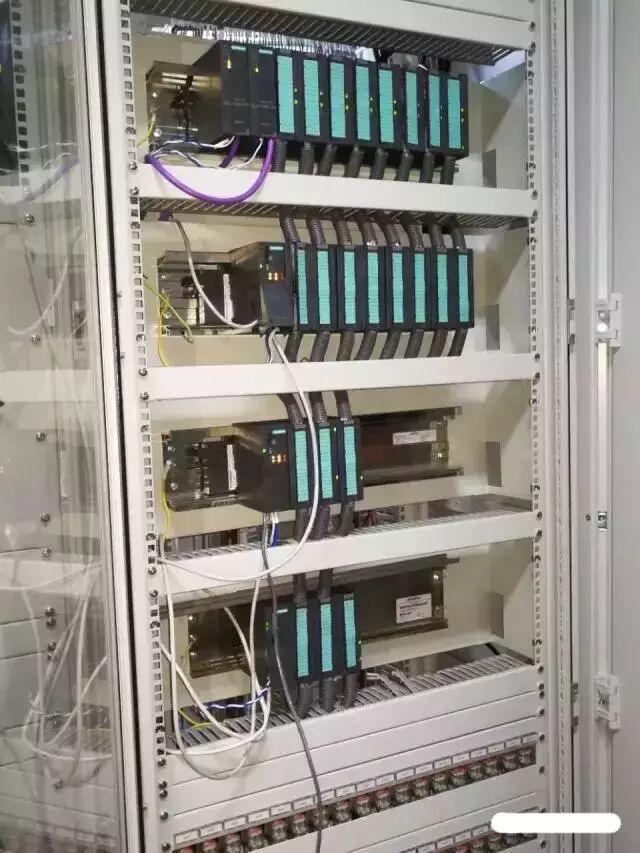

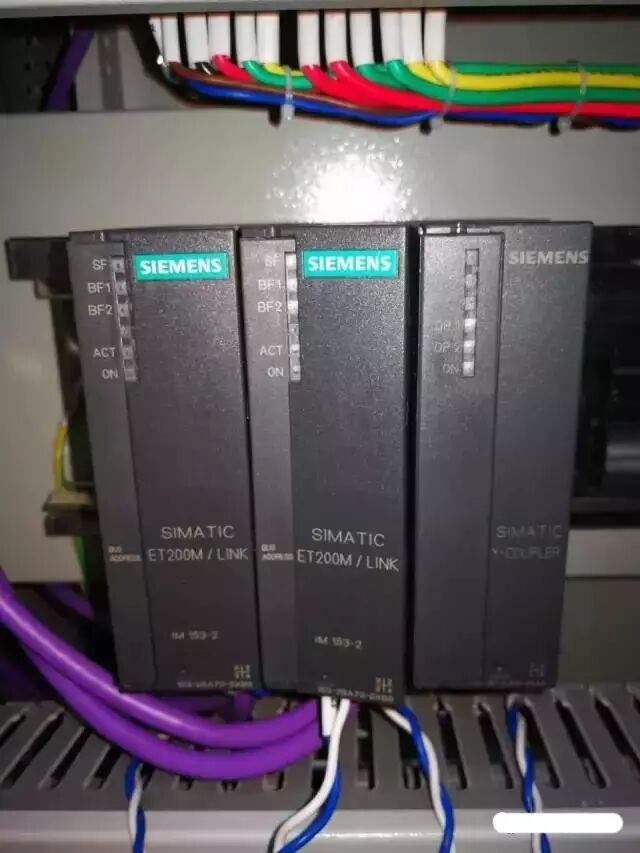

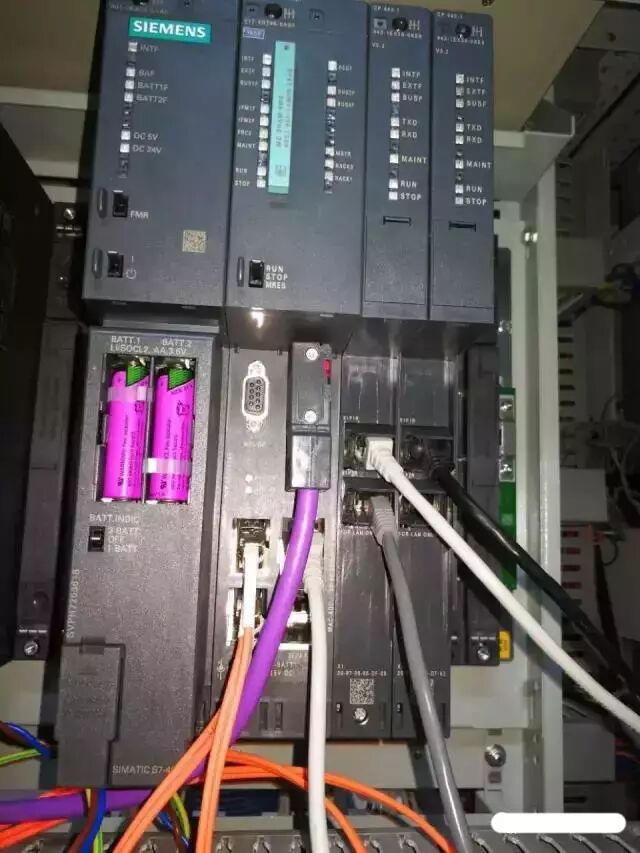

       机组LCU、厂用电LCU、公用设备LCU和开关站LCU等必须配置冗余CPU模块、冗余电源模块、冗余主机架和冗余光纤不小于100/1000Mbps以太网通信模块。各LCU宜采用远程I/O控制模式，受控对象相关信号就近接入远程I/O盘柜。应配置SOE模块采集重要信息，如开关站开关、刀闸动作信号。各LCU的现地显示屏应能实现对相关受控对象的现地独立监视与控制。

监控

监控
